宿州萧县林平纸业厂房4600平环氧地坪
萧县林平纸业厂房 我保证车间内洁净，保证纸张优质。厂房设计要求使用环氧地坪涂装。

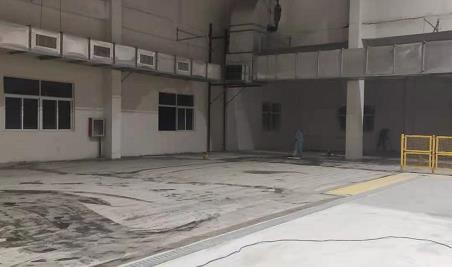

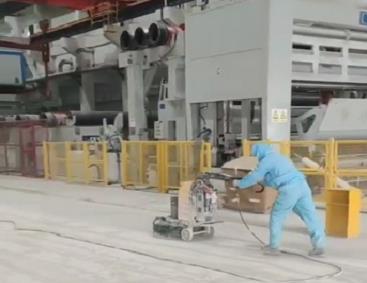

1、基层处理 打磨

　　目的：清理混凝土地面表层杂质，保证环氧底漆附着力。

2、基层缺陷处理

　　起壳：若整个面层都剥离的话，要把剥离的地方全部清除后重新抹面(或用环氧树脂中涂加石英砂补平)，如只是一部分有剥离，可以用树脂注浆的方法来修补。

　　裂缝：修补时沿着裂缝部分用电动切割机开1cm左右宽度的“U”字 形槽，用树脂砂浆来填补槽。

　　边角和严重破损处修补:破损的边角要首先清理修补面，确保无污染物和松脱物，充分干燥;再用封底漆封固，然后用环氧砂浆或聚合物水泥砂浆修补。

　　墙角的处理:为防止涂装时油漆渗漏和便于日后清洁维护，墙面和地面的交会处要处理成圆弧形。打磨并清洁墙角，保证无污染物和松脱物，充分干燥;用封底漆封固;用用环氧砂浆或聚合物水泥砂浆抹成圆弧形。

　　缺口：把粉尘等脏物吸扫干净，用树脂配腻子粉抹平。

3、环氧树脂底漆涂装

　　目的：渗透混凝土基层，确保与混凝土的结合，提高混凝土基层的附着力。

　　施工要求：薄而匀，无遗漏　　

　　底层涂装的目的是为了封闭基面，增强附着力。

　　一般应养护12h以上，确认固化后，可进行下一道工序施工。

4、中涂环氧砂浆层施工(沙浆层可以增加厚度，平整度)

　　目的：提高环氧地坪的平整度和耐磨性。

　　施工方法：用环氧树脂中涂材料按A组份：B组份=5:1的比例混合，混合时应将硬化剂向有主剂的桶中央倒入，避免材料混合不匀。搅拌后，加入适量石英砂，充分搅拌均匀，倒在地面上，先补平基面低凹缺陷再以批刀全面做一层披覆填平砂孔，使表面平整。施工时，以齿尖除去大泡，挑去粗粒杂质。若批补不平整，或者过于光滑，间隔时间长，则需硬化干燥后全面砂磨，以吸尘器吸干净。清理干净后可进行下一道工序施工。

　　根据地面实际情况批补第一道砂浆层后如果表面不够平整过于粗糙或厚度不够需要增加第二道砂浆层施工。



5、中涂环氧砂浆层打磨施工

　　目的：提高环氧地坪的平整度和去除中涂沙子颗粒

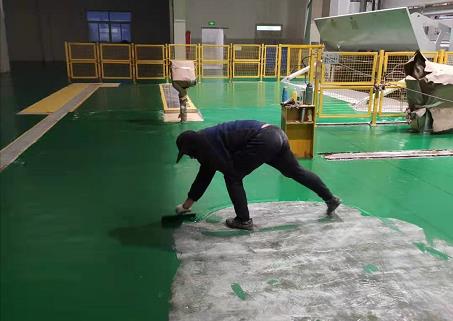

5、刮中涂环氧腻子层

　　用环氧树脂中涂材料按A组份：B组份=5:1比例混合，混合时应将硬化剂向有主剂的桶中央倒入，避免材料混合不匀，搅拌后再将石英粉或滑石粉缓慢加入，使用搅拌器充分搅拌均匀，倒在地面上，并以批刀全面做一层披覆填平砂浆层砂孔，使表面平整。施工时，以齿尖除去大泡，挑去粗粒杂质。若批补不平整，或者过于光滑，间隔时间长(如：3天以上)，则需硬化干燥后全面砂磨，以吸尘器吸干净。

　　根据地面实际情况批补第一道腻子层后如果表面不够光滑平整需要增加第二道腻子施工。

　　用环氧腻子(加细粉、较稀、流平性较好)用流平法整体抹平基面，目的是调正基面平整度及细腻度，确认固化后，可进行下一道工序施工。

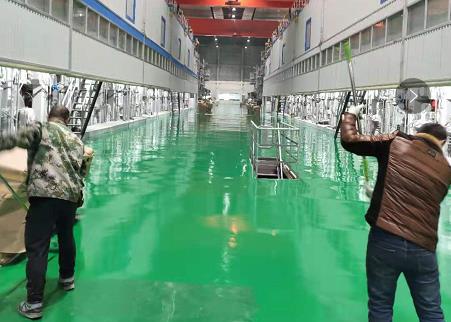

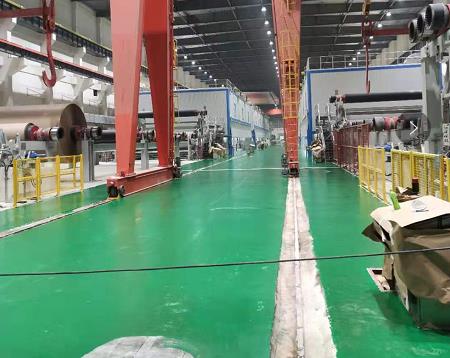

6、滚涂环氧树脂面涂层

　　目的：提高环氧地坪的抗渗性、耐磨性，并获得光亮的彩色面层。

　　环氧平涂施工方法：环氧腻子固化后打磨修饰平整并吸尘干净，用环氧树脂面漆材料按A组份：B组份=5:1的比例混合后，用刮刀先刮涂一遍，待固化后，修补缺陷后再用滚筒滚涂第二遍面涂。

　　环氧自流平施工方法：用环氧平涂(自流平)面涂材料按按A组份：B组份=5:1的比例混合并充分搅拌均匀，用准备好的镘刀进行自流平镘面或用无气喷涂机喷涂。施工时如发现砂粒杂质立即除去，搅拌桶涂料若呈硬化状态时，必须停止使用并随时更换搅拌桶。

　　涂装施工的环境要求：施工基面应保持干净，无其它工程施工交叉作业。

　　面漆施工一般分为两道工序：第一道为刮涂目的清除杂质并作为着色层;第二道为镘涂施工达到高光色泽均匀的效果。

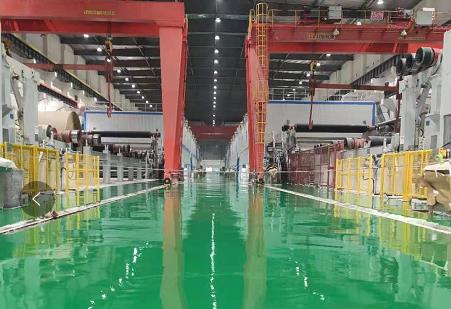

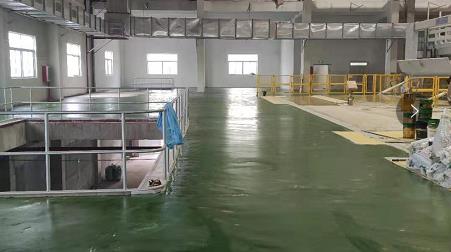

7、养护

　　面涂完成后将有关施工材料、工具搬离现场，严密封闭保护完成饰面，至少24小时后才可允许人进入行走。并不可带进泥沙，漆膜完全固化一般需7天时间，期间应避免进行其他工程施工、搬运、安装等施工。
